ZBK380空壓機綜合保護裝置之接線問題解析

　　時常有客戶咨詢ZBK380空壓機綜合保護裝置的接線問題，關于ZBK380空壓機綜合保護裝置，根據功能的不同，接線也有差別，下面以3臺空壓機3臺儲氣罐為例進行講解。

　　用戶現場：

　　1，一個空壓機房，3臺空壓機3臺儲氣罐。

　　2，用戶要求是配備一套ZBK380空壓機綜合保護裝置，對3臺空壓機3臺儲氣罐進行保護，要求功能：空壓機斷油保護，儲氣罐超溫保護。

　　ZBK380空壓機綜合保護裝置的配備情況：

　　1，配備一套ZBK380空壓機綜合保護裝置主機。

　　2，配備輔件包含：壓力傳感器，溫度傳感器等。

　　3，配備線纜：RVVP2*0.5線纜和RVVP3*0.5線纜

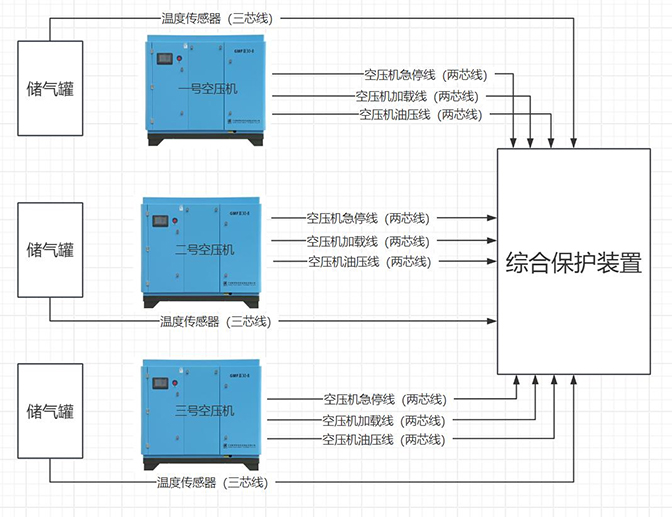

　　ZBK380空壓機綜合保護裝置接線示意圖如下：

　　1，每臺空壓機上接到ZBK380空壓機綜合保護裝置上3根RVVP2*0.5線纜3根，1根為加載線，1根為急停線，1根為測量油壓的壓力傳感器線。

　　2，每臺儲氣罐上接到ZBK380空壓機綜合保護裝置上1根RVVP3*0.5線纜1根，此線纜是溫度傳感器線。
