簡述ZBK380空壓機斷油保護裝置接線圖

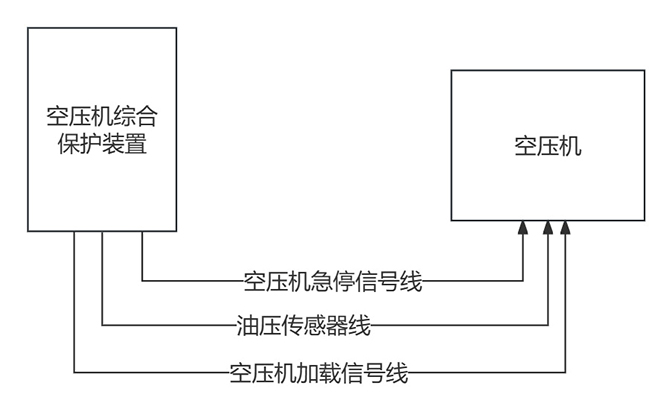

　　空壓機斷油保護裝置如何接線？下面以鄭州廣眾科技發(fā)展股份有限公司生產的ZBK380 型空壓機斷油保護裝置為例簡述其接線情況：

　　外接電源線：空壓機斷油保護裝置需要接入 AC220V 電源，建議安裝專用 220V 插座，插座必須帶可靠保護接地，將裝置的電源線連接到插座上，確保接地線可靠接地。

　　油壓傳感器信號線：每臺空壓機需要連接一根 RVVP2*0.5 的線纜作為油壓傳感器信號線。油壓傳感器安裝在油濾附近的專用定制駁接器上，將傳感器的信號線接入斷油保護裝置主機上對應的傳感器信號輸入接口。

　　加載急停線：每臺空壓機還需連接一根 RVV05*0.5 的線纜作為加載急停線，也可以使用兩個 2 芯線來代替。加載輸入信號要連接到加載電磁閥電磁線圈兩端，然后根據加載電磁閥的工作電壓，選擇連接到斷油保護裝置中央處理器的對應電壓的加載輸入接口上。

　　外接聲光報警器線：如果裝置配備了外接聲光報警器，將聲光報警器的連接線接入斷油保護裝置主機上相應的報警輸出接口，聲光報警器可安裝在便于操作人員查看和聽到的場所。

　　485 通訊線(如有)：若斷油保護裝置帶有 485 通訊接口，需要將 485 通訊線連接到裝置的 485 通訊接口上，以便后期將數據上傳到需要的平臺，實現遠程監(jiān)控等功能。

　　在進行接線操作時，務必先切斷電源，確保安全。接線完成后，仔細檢查各連接線是否正確、牢固，避免出現接觸不良或短路等問題。在接通電源前，還需再次確認接線無誤，然后方可通電進行調試和運行。

　　更多關于ZBK380空壓機斷油保護裝置的信息請咨詢鄭州廣眾科技發(fā)展股份有限公司，商務電話：17337138705
