　　下面介紹廣眾科技的一項發明：油過濾器測壓裝置

　　發明名稱：油過濾器測壓裝置

　　法律狀態：有效

　　申請?zhí)枺篊N202021421903.4

　　公開(公告)號：CN212700857U

　　專利人：鄭州廣眾科技發展股份有限公司

　　權利要求

　　1.油過濾器測壓裝置，其特征在于：包括外殼、設置在外殼內的濾芯、外殼上端部的蓋體，蓋體上設有進油孔、出油孔，濾芯與外殼之間的環形腔體與所述的進油孔連通，濾芯的內套孔與所述的出油孔連通，外殼下端部設有變送器安裝結構，變送器安裝結構包括安裝在濾芯下部的套筒及變送器座，套筒與濾芯的內套孔連通，變送器座的上端部與所述套筒滑動密封裝配，下端部與外殼密封連接，且下端部具有安裝壓力變送器的安裝槽，安裝槽與所述套筒內腔連通;壓力變送器螺旋裝配在安裝槽內，所述變送器座與套筒之間設有彈簧。

　　2.根據權利要求1所述的油過濾器測壓裝置，其特征在于：所述套筒的上端與濾芯壓鉚配合，且兩者之間設有密封墊片。

　　3.根據權利要求1所述的油過濾器測壓裝置，其特征在于：所述變送器座的下端部與外殼壓鉚配合，且兩者之間設有密封墊片。

　　4.根據權利要求2所述的油過濾器測壓裝置，其特征在于：所述濾芯底部中心設有連通所述內套孔的通孔，套筒上部的外周設有環形的第一固定卡槽，第一固定卡槽與通孔的孔壁壓鉚配合，密封墊片位于通孔上側面。

　　5.根據權利要求4所述的油過濾器測壓裝置，其特征在于：所述套筒為中空的圓柱形，套筒由下端向上凹設形成有彈簧槽，彈簧槽供所述彈簧的上段套入。

　　6.根據權利要求5所述的油過濾器測壓裝置，其特征在于：所述變送器座由密封配合段及變送器安裝段構成，密封配合段用于與套筒的空腔配合，密封配合段及變送器安裝段均是圓柱形，密封配合段的外徑小于變送器安裝段的外徑，以使變送器座形成一個臺階，所述彈簧的下端支撐在所述臺階上。

　　7.根據權利要求6所述的油過濾器測壓裝置，其特征在于：所述密封配合段的外周壁上設有上下間隔布置的兩道密封槽，密封槽安裝有O形圈。

　　技術領域

　　本實用新型涉及一種油過濾器技術領域，具體涉及一種油過濾器測壓裝置。

　　背景技術

　　空氣壓縮機，簡稱空壓機，分為活塞式空氣壓縮機、螺桿式空氣壓縮機等。如授權公告號CN202756241U的實用新型專利公開的一種單螺桿空氣壓縮機結構，其包括箱體，箱體內設有主機、電機、油氣分離器及油過濾器。但油過濾器不具備壓力檢測裝置，不能實時了解其內部狀況，如當有堵塞時或油液壓力異常時也不能及時發現，只能在油過濾器的使用壽命期限內進行人工更換，若工人忘記更換或有異常時不能及時發現并處理，則可能對整個油壓系統造成較大的損失。

　　實用新型內容

　　本實用新型的目的是提供一種油過濾器測壓裝置，以解決現有油過濾器有故障時不能及時被發現的技術問題。

　　為實現上述目的，本實用新型采用如下技術方案：

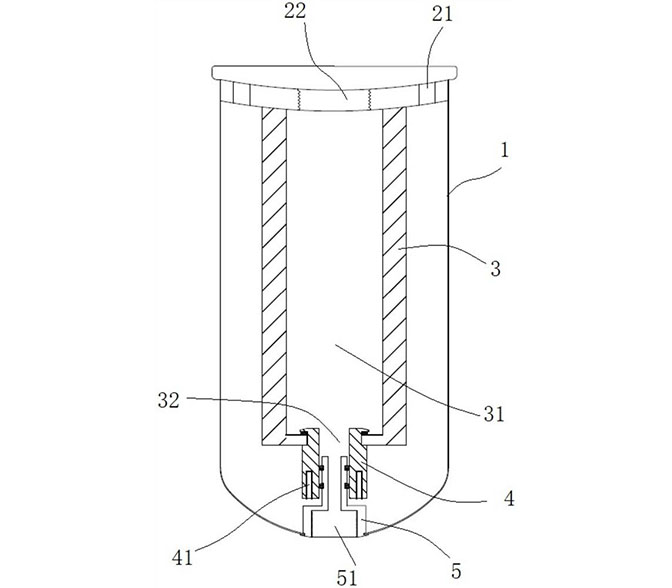

　　油過濾器測壓裝置，包括外殼、設置在外殼內的濾芯、外殼上端部的蓋體，蓋體上設有進油孔、出油孔，濾芯與外殼之間的環形腔體與所述的進油孔連通，濾芯的內套孔與所述的出油孔連通，外殼下端部設有變送器安裝結構，變送器安裝結構包括安裝在濾芯下部的套筒及變送器座，套筒與濾芯的內套孔連通，變送器座的上端部與所述套筒滑動密封裝配，下端部與外殼密封連接，且下端部具有安裝壓力變送器的安裝槽，安裝槽與所述套筒內腔連通;壓力變送器螺旋裝配在安裝槽內，所述變送器座與套筒之間設有彈簧。

　　進一步地，所述套筒的上端與濾芯壓鉚配合，且兩者之間設有密封墊片。

　　進一步地，所述變送器座的下端部與外殼壓鉚配合，且兩者之間設有密封墊片。

　　進一步地，所述濾芯底部中心設有連通所述內套孔的通孔，套筒上部的外周設有環形的第一固定卡槽，第一固定卡槽與通孔的孔壁壓鉚配合，密封墊片位于通孔上側面。

　　進一步地，所述套筒為中空的圓柱形，套筒由下端向上凹設形成有彈簧槽，彈簧槽供所述彈簧的上段套入。

　　進一步地，所述變送器座由密封配合段及變送器安裝段構成，密封配合段用于與套筒的空腔配合，密封配合段及變送器安裝段均是圓柱形，密封配合段的外徑小于變送器安裝段的外徑，以使變送器座形成一個臺階，所述彈簧的下端支撐在所述臺階上。

　　進一步地，所述密封配合段的外周壁上設有上下間隔布置的兩道密封槽，密封槽安裝有O形圈。

　　本實用新型的有益效果：

　　本實用新型的油過濾器測壓裝置，底部設有變送器安裝槽，可以安裝壓力變送器或者壓力傳感器，實時監測過濾后的油液壓力，當濾芯發生堵塞時，壓力變化可以及時被檢測到。通過配套的控制器設定合理的報警值，提示更換，通過人工將該油過濾器更換掉，保障整個大油路系統的正常運行，不至于發生較大事故。變送器座與套筒設置成滑動裝配的方式，是為濾芯預留伸縮空間，便于安裝，進一步地，套筒與變送器座之間設有彈簧，可以提供預緊力，提高濾芯的穩定性;螺紋連接件，通過軸向受力，也能提高連接處的密封性。
