看廣眾科技實用新型釋壓閥專利的權利要求

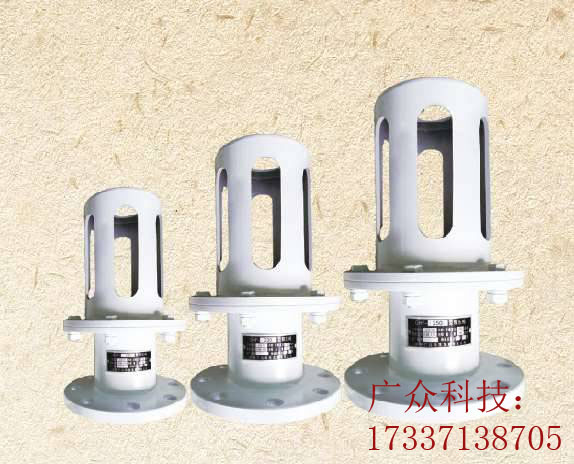

　　名稱：一種釋壓閥及使用該釋壓閥的儲氣罐裝置

　　權利要求：

　　1.一種釋壓閥，包括氣缸和保護罩，氣缸內設置有活塞和活塞桿，氣缸的前端沿軸向方向限位卡設有卡座，卡座與活塞桿連接，活塞與氣缸內壁之間通過密封圈密封配合，其特征在于：所述活塞為小端朝向卡座的圓臺結構，活塞的外周面為外錐形面，氣缸的內壁為與活塞的外周面配合的內錐形面，所述圓臺的外錐形面角度為1°-5°。

　　2.根據權利要求1所述的釋壓閥，其特征在于：所述卡座通過連桿與活塞桿連接，連桿中部具有縮頸段，活塞桿與連桿之間通過可拆連接結構連接。

　　3.根據權利要求2所述的釋壓閥，其特征在于：所述活塞桿的前端設置有連接柱，連桿的后端設置有階梯軸，連接柱上設置有供階梯軸由連接柱的徑向方向由外向內吻合安裝并在軸向方向限位卡合的階梯槽，階梯軸和階梯槽形成所述可拆連接結構。

　　4.根據權利要求1-3中任一項所述的釋壓閥，其特征在于：所述保護罩的內徑大于氣缸的內徑，活塞的后端面上設置有緩沖墊。

　　5.根據權利要求4所述的釋壓閥，其特征在于：所述活塞桿具有向后穿出活塞的穿出端，緩沖墊上設有供穿出端通過的通孔，穿出端上設置有螺紋段，螺紋段上螺紋連接有用于固定緩沖墊的固定螺母。

　　6.一種儲氣罐裝置，包括儲氣罐，儲氣罐的進氣口連接有空壓機，儲氣罐的出氣口處連接有釋壓閥，釋壓閥包括氣缸和保護罩，氣缸內設置有活塞和活塞桿，氣缸的前端沿軸向方向限位卡設有卡座，卡座與活塞桿連接，活塞與氣缸內壁之間通過密封圈密封配合，其特征在于：所述活塞為小端朝向卡座的圓臺結構，活塞的外周面為外錐形面，氣缸的內壁為與活塞的外周面配合的內錐形面，所述圓臺的外錐形面角度為1°-5°。

　　7.根據權利要求6所述的儲氣罐裝置，其特征在于：所述卡座通過連桿與活塞桿連接，連桿中部具有縮頸段，活塞桿與連桿之間通過可拆連接結構連接。

　　8.根據權利要求7所述的儲氣罐裝置，其特征在于：所述活塞桿的前端設置有連接柱，連桿的后端設置有階梯軸，連接柱上設置有供階梯軸由連接柱的徑向方向由外向內吻合安裝并在軸向方向限位卡合的階梯槽，階梯軸和階梯槽形成所述可拆連接結構。

　　9.根據權利要求6-8中任一項所述的儲氣罐裝置，其特征在于：所述保護罩的內徑大于氣缸的內徑，活塞的后端面上設置有緩沖墊。

　　10.根據權利要求9所述的儲氣罐裝置，其特征在于：所述活塞桿具有向后穿出活塞的穿出端，緩沖墊上設有供穿出端通過的通孔，穿出端上設置有螺紋段，螺紋段上螺紋連接有用于固定緩沖墊的固定螺母。
